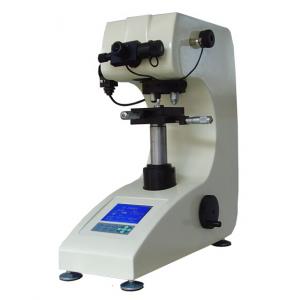

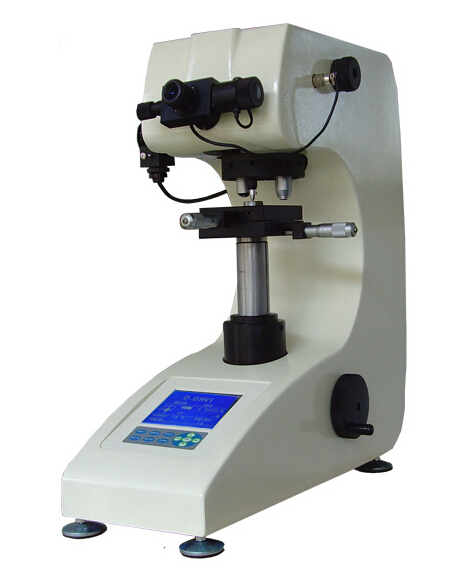

401MVD/402MVD型 數顯顯微硬度計【出口型-2016款】
產品簡介 Product introduction
401MVD/402MVD型 數顯顯微硬度計(出口型-2016款),是本公司推出的新一代光機電一體化的產品,該機具有良好的可靠性,可操作性和直觀性,是采用精密機械技術、光電技術、圖形圖像處理技術和材料硬度分析軟件的新型維氏、努普硬度測試儀器。
本機采用計算機軟件編程,光學測量系統10倍物鏡用于觀察,40倍物鏡用于測量。在光學上采用三通道結構。用戶在以后的使用中可隨時配置壓痕自動測量裝置,目鏡和電腦視屏可同時測量。儀器配置小液屏,并設置選擇菜單,使操作更方便、更具人性化。儀器具有換算功能通過軟鍵輸入,可選擇維氏和努氏硬度的測量、能調節測量光源的強弱,能選擇保荷時間,在LCD顯示屏上能顯示試驗方法、試驗力,通過面板輸入測量壓痕對角線長度、屏幕直接讀出硬度值,簡便了查表的繁瑣。使用方便,測量精度高。(自動轉塔定位系統采用當前美國先進的方法,電與機二套同步定位)。
401MVD/402MVD型 數顯顯微硬度計(出口型-2016款),采用了計算機軟件編程,高倍率光學測量系統和光電傳感等技術。它具有良好的可靠性,可操作性和直觀性。400系列 顯微硬度計外觀新穎,采用微機控制,通過軟健可選擇維氏和努氏硬度的測量、能調節測量光源的強弱,并能預置試驗力保持時間,采用LCD顯示屏,通過操作控制鍵可選擇硬度標尺HV或HK、試驗力、保荷時間、光源亮度可以無級調節,用測微目鏡測得對角線長度D1和D2值,通過面板輸入測量壓痕對角線長度、屏幕直接讀出硬度值,避免了查表的繁瑣,操作更為簡便。試驗結果可通過微型打印機輸出,也可通過與計算機鏈接并出具硬度實驗報告。
401MVD/402MVD型 數顯顯微硬度計(出口型-2016款),采用精密機械技術和光電技術的新型顯微維氏和努氏硬度測試儀器。采用壓痕測量轉換和測微目鏡一次測量讀數機構,使用方便,測量精度高。還可根據用戶特殊要求配制攝影裝置,能對所測壓痕和材料金相組織進行拍攝。廣泛應用于測定微小、薄形試件、表面滲鍍層等試件的顯微硬度和測定玻璃、陶瓷、瑪瑙、人造寶石等較脆而又硬的材料的努氏硬度,是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。
應用范圍 Applications
該硬度計應用范圍廣,即適用于測定微小、熱處理、碳化、淬火硬化層、金屬箔、電線、薄硬化層、電鍍層、表面覆層、鋼、有色金屬和微小及薄形試件、表面滲鍍層等試件的顯微硬度,特別適用于感應硬化或滲碳化等材料的內部硬度。還可用于測定玻璃、陶瓷、瑪瑙、寶石等脆性材料的顯微硬度,是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。
工作環境 Work environment
1、在室溫10~35℃的范圍內;
2、在穩固的基礎上水平安裝;
3、在無震動的環境中;
4、周圍無腐蝕性介質;
5、室內相對濕度不大于65%;
工作原理 Working principle
維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力(F)壓入被測試物體的表面,經規定的保持試驗力時間后,卸除試驗力,用測微目鏡測量試件表面的壓痕對角線,計算壓痕的錐形表面積所承受的平均壓力(N/mm2),即維氏硬度值。
![]()
性能特點 Performance characteristics
1、試驗力小,對薄形樣品或涂層均可測試;
2、壓痕小,幾乎無損檢測,同時可在小范圍內進行多點測試;
3、全新浮點計算方法,使測試結果與理論結果更加接近一致;
4、摒棄傳統的人工測量后自己查表出結果的計算方式,甚至無需輸入壓痕長度,僅需一鍵測量就能自動出硬度測量結果。
5、全新大三通光路系統,目鏡和電腦可同時觀測;
6、物鏡(壓頭)-塔臺基板-光學系統-照明四者一體化結構設計;
7、主機硬件及軟件采用預留端口設置,部分功能升級只需輕松撥碼即可實現,使后續升級服務更加簡便;
8、可選配高端圖形圖像處理系統和專業硬度數據分析系統(HONC HardnessTest),連接計算機后即可出具高清硬度壓痕圖像和專業的硬度分析報告;
9、可選配自動轉塔結構,高精度的電機控制技術,讓塔臺轉換更加輕松自如;
10、本機具備自動選擇實驗力功能:能自動讀取實驗力,無需手動輸入,直接旋轉加卸載裝置,即可自動讀取實驗力.
11、全系列標配1/4高精度精密絲杠升降系統,調節物鏡焦距更方便快捷,大大提高測量精度;
12、無級調節專業照明系統,大大減輕了操作人員頻繁測量帶來的視覺疲勞;
13、高級存儲系統可以隨時記憶測試結果,避免斷電帶來的數據丟失;
14、專為出口機型設計,穩定性、重復性、整機剛性和裝配工藝遠高于國產機型;
15、機身采用一體鑄造成型,穩固、耐用、無變形、承受力大;
16、垂直導軌結構的加卸荷系統,讓加卸荷均在一個面上實現,保證了砝碼施加實驗力的穩定性;
17、自主油漆噴涂技術,高檔金屬漆,其它家為噴塑或者椐紋漆;
18、維氏、努氏測量標尺任意可選;
19、測試空間大,可允許放置較大的試樣;
20、標準配置齊全,可滿足所有標尺的測試要求;
21、本機配備大屏幕液晶數字顯示系統,可動態顯示顯微硬度的整個硬度測試過程;
22、本機配備高精度光柵式數字測微目鏡,無需人眼讀數,測量精度遠高于原始輪轂讀數方式;
23、本機具備多種硬度標尺轉換功能,標準測量維氏硬度HV,可一鍵轉換為對應的洛氏硬度HR和布氏硬度HB;
24、全系列配備高端專用光學測量系統,大大提高測量精度;

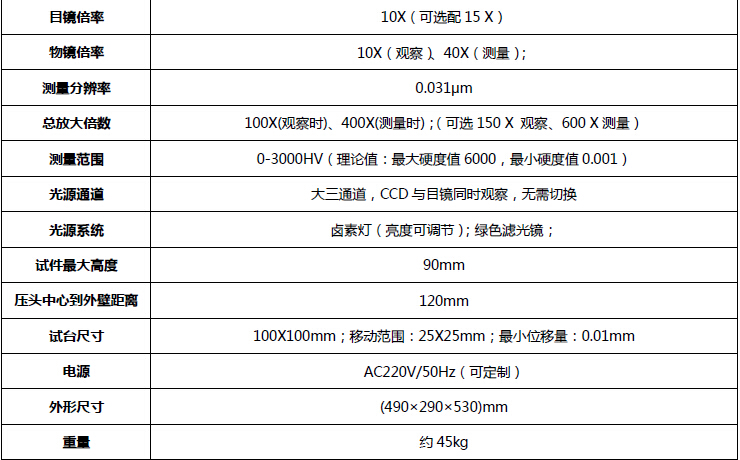

技術指標 Technical indicators
精度指標 Technical indicators
1、維氏壓痕測量裝置的分辨力和最大允許誤差(表1)
2、維氏硬度計示值的最大允許誤差(表2)
注:
1.當壓痕對角線長度小于0.02mm時,表中未給出值.
2.對于中間值,其最大允許誤差可通過內插法求得.
3.表中有關顯微硬度計的值是以0.001mm或壓痕對角線長度平均值2%為最大允許誤差給出的.比較大者為準.
3、維氏硬度計的示值重復性(表3)
標準配置 Standard configuration
1、顯微硬度計 主機(含大屏幕液晶數顯系統)
2、砝碼組(含標準砝碼和砝碼桿)
3、標準維氏壓頭
4、十字試臺
5、專用測微目鏡
6、10×、40×物鏡
7、升降系統
8、標準維氏硬度塊
9、螺絲批
10、水平調節螺釘
11、電源線
12、平口夾持臺
13、保險絲
14、隨機文件
選配附件 Optional accessories
1、努氏壓頭(對高硬度材料進行測試時使用)
2、16X測微目鏡(放大倍率能達到640倍:16X40);60X測微物鏡。
3、薄片夾具
4、鑲嵌夾具
5、萬能夾具
6、細絲夾具
7、平口夾具
8、300萬專用高清彩色攝像系統
9、專業硬度數據分析系統
保養維護 Maintenance
1. 顯微硬度計使用中的維護與保養
1.1 顯微硬度計要在濕度≤70%,溫度20℃±8℃的無滴水無腐蝕性無輻射無振動的環境中使用。
1.2 每次開關后必須切斷電源。
1.3 物鏡、目鏡應經常用30%酒精和70%乙醚混合后用脫脂棉清洗擦拭。
1.4 在使用過程中嚴禁搬動儀器。
1.5 在操作過程中嚴禁過分用力旋轉實驗力加卸載手柄。
1.6 在操作過程中嚴禁用力旋轉測微目鏡的左右調節手輪。
1.7 在操作過程中嚴禁過分用力按壓操作屏幕的按鍵及顯示屏幕部位。
