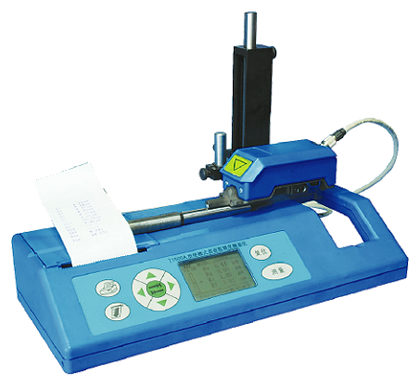

T1000A型 便攜式表面粗糙度測量?jī)x
產品簡介 Product introduction
T1000A型表面粗糙度測量?jī)x是高精度的便攜式儀器,主要用于機械加工企業和計量部門在生產現場對工件表面質量進行檢測,可測量平面、圓柱母線、內孔、曲面等表面的粗糙度。
性能特點 Performance characteristics
1、可以測量GB/T 3505-2000規定的所有粗糙度參數;
2、可以選擇RC、PC、高斯三種濾波器對測量結果進行數據處理;
3、可以分別選取三種取樣長度和五種評定長度;
4、被測參數和輪廓曲線可顯示在液晶顯示屏上,也可打印出來;
5、用中文菜單設置測量條件,顯示測量結果。人機界面友好,操作方便。
技術指標 Technical indicators
1、測量原理:觸針?lè)ǎ顒?dòng)電感傳感器;
2、測量范圍:觸針最大位移:±50μm;Rt≤80μm;Ra:0.05μm -8μm ;
3、示值精度:≤±10% ;
4、最小分辨力:0.005μm;
5、取樣長度:0.25,0.8,2.5mm;
6、評定長度:N倍取樣長度 N=1,2,3,4,5;
7、數字濾波器:高斯濾波器、RC濾波器、PC濾波器;
8、量程:±10,±25,±50μm ;
9、測量參數:Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr (符合GB/T 3505-2000定義);
10、打印垂直放大比:≤20000倍;
11、打印水平放大比:10/40/100倍 ;
12、驅動箱滑行速度:0.15,0.5,1mm/s;
13、傳感器測針:金剛石圓錐,錐角90°,針尖半徑5μm ;
14、工作溫度:5℃-40℃;
15、電源:內置鋰聚合物可充電電池組(5500mAh),外接專用充電器;
16、儀器凈重:1.2kg;
17、儀器毛重:15kg;
18、儀器外形尺寸:340mm×145mm×240mm;
19、包裝外形尺寸:694mm×480mm×290mm;
標準配置 Standard configuration
1、主機
2、驅動箱
3、電箱
4、立柱
5、打印機
6、傳感器(標準)
7、充電器
選配附件 Optional accessories
● 圓弧傳感器
● 深槽傳感器
● 齒面?zhèn)鞲衅?/span>
● 精調平臺
● 支承底臺
● 調斜工作臺
● 加長桿100mm,200mm
● 多功能V型塊
● 平口鉗
可配置深槽傳感器,測量槽寬不小于5mm,槽深不大于15mm的溝槽粗糙度。
可測最小內孔直徑6mm。
配置加長桿,可測量深度不大于210mm的內孔粗糙度

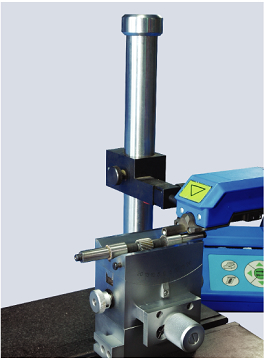

配置精調平臺、調斜工作臺等附件,可以對工件的復雜表面進行高精度測量。

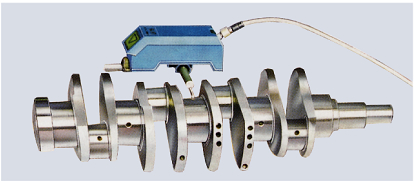

傳感器能旋轉90°可測量曲軸等復雜工件的表面粗糙度。

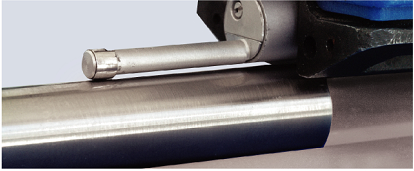

可測最小圓柱直徑3mm

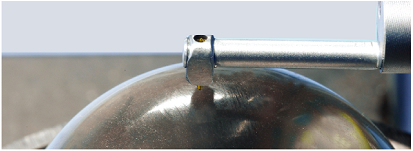

配置圓弧傳感器,可測量圓弧半徑不小于3mm的曲面粗糙度。
