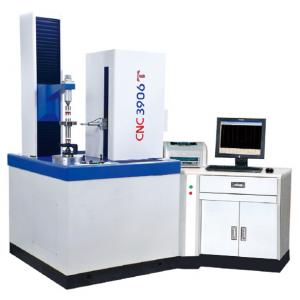

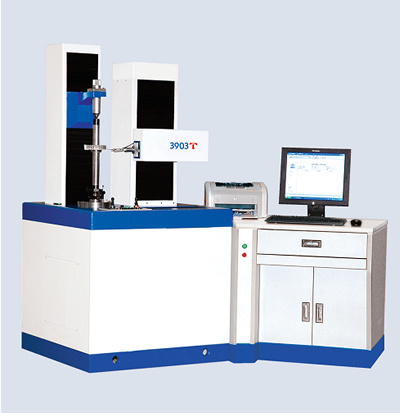

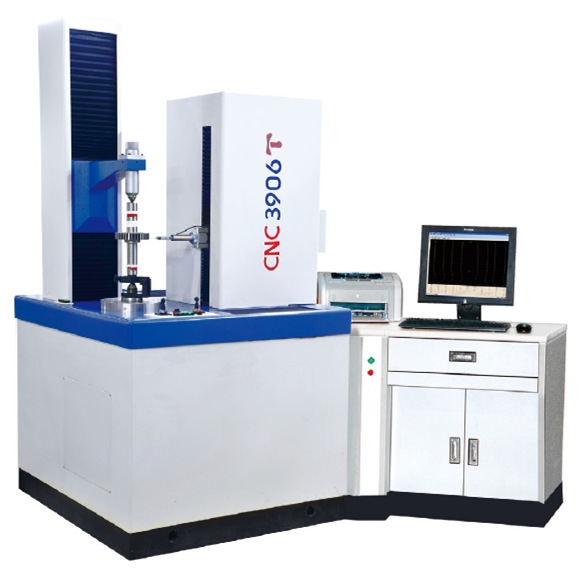

3903T、3906T型 齒輪測量中心
產品簡介 Product introduction
3903T、3906T型齒輪測量中心,基本配置可以測量各種形狀的直齒圓柱齒輪,斜齒圓柱齒輪;可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具;可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。
應用范圍 Applications
本機主要用于測量各種形狀的直齒圓柱齒輪,斜齒圓柱齒輪;可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具;可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。
性能特點 Performance characteristics
● 主機結構緊湊,測量精度高,示值穩定,外形美觀。測量主機采用四坐標測量系統;德國進口長光柵、 圓光柵傳感器;密珠滾動導軌、剛性好、示值穩定。
● 測量參數多、應用范圍廣。可測量齒輪的齒廓偏差(Fα、ffα、fHα)、 螺旋線偏差(Fβ、ffβ、fHβ)、齒距偏差(Fp、Fpk、fpt)、徑向跳動(Fr)等, 并且還可測量齒輪滾刀、蝸輪滾刀、插齒刀、剃齒刀、徑向剃齒刀、 蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件的相應參數。
● 全自動完成測量循環,速度快。在被測齒輪一次裝夾中,自動完成齒輪齒廓、螺旋線、齒距、徑跳測量項目的檢測,微機控制全自動完成測量循環,速度快。
● 軟件功能齊全、內容豐富,操作方便。用戶可根據被測工件,選擇測量項目。圓柱齒輪測量結果可按ISO1328(GB/T10095、DIN3962、JIS B1702、AGMA88)等多種標準評定。對于特殊要求,齒廓有K形圖、齒廓凸度(Cα)、螺旋線有輪齒的鼓度(Cβ)特定公差帶進行評估。軟件操作方便、靈活。
技術指標 Technical indicators
規格/型號 3903T 3906T 可測齒輪模數 1~15mm 1~20mm 可測齒輪最大外徑 300mm 600mm 上下頂尖距離 20~450mm 30~700mm 測頭距下頂尖距離 10~300mm 10~300mm 可測螺旋角范圍 0 ~ 90° 0 ~ 90° 可測工件最大重量 100kg 300kg 儀器凈重 1500kg 2000kg 儀器毛重 2050kg 2450kg 主機尺寸(長×寬×高) 885×910×1800mm 1176×1135×2010mm 包裝外形尺寸(長×寬×高) 1474×1214×1980mm 1544×1414×2150mm 微機箱包裝尺寸(長×寬×高) 1984×1054×1470mm 2024×1099×1470mm
標準配置 Standard configuration
● 測量主機:1臺
● 微型計算機:1套
● 微機內控桌:1臺
● 打印機:1臺
● 球測頭(φ1、φ2、φ3、φ4):.各2個共8件
● 帶動器:1套
● 測桿:1套
● 芯軸 (150mm、420mm):各1個
● 打印紙:1包
選配附件 Optional accessories
● 漸開線、螺旋線樣板:1塊
● 高精度標準齒輪:1個
● 齒面粗糙度測量裝置:1套
● 可漲芯軸:1套
● 穩壓電源:1臺
應用范圍 Applications

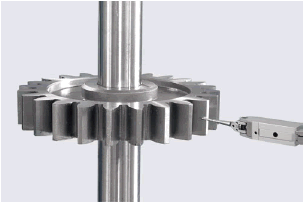

齒輪測量

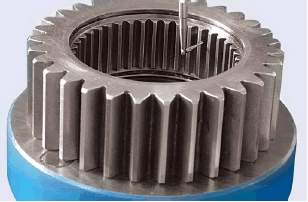

內齒輪測量

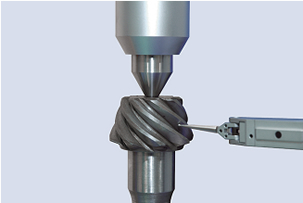

弧齒錐齒輪測量
弧齒錐齒輪測量
滾刀測量

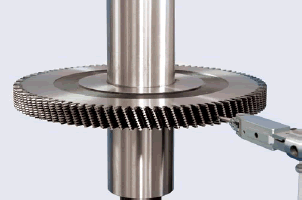

剃齒刀測量

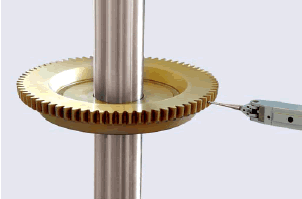

插齒刀測量
插齒刀測量

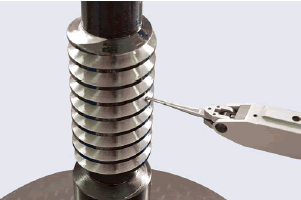

蝸桿測量
蝸輪測量

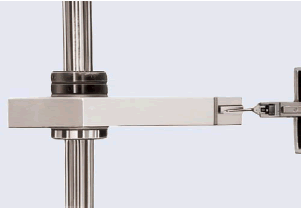

漸開線樣板測量

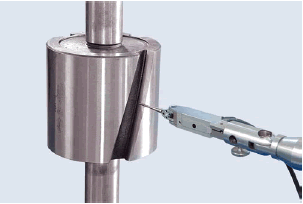

螺旋線樣板測量

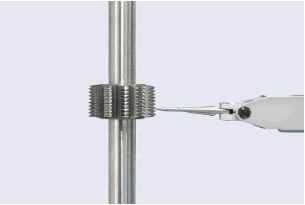

小模數齒輪滾刀測量

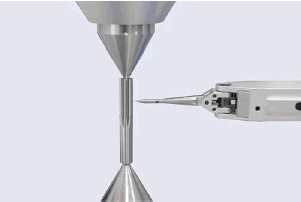

小模數齒輪測量
