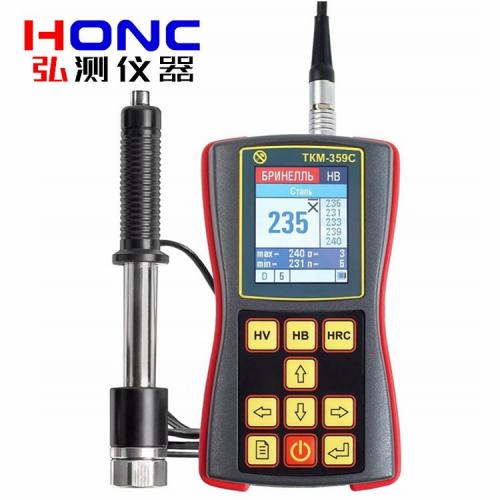

TKM-359C（基礎型）型 高精度便攜式里氏硬度計【俄羅斯Mashproject LLC】

Leeb Hardness tester TKM?359C【Russia Mashproject LLC】

 產品簡介   Product introduction

---

20多年前，作為蘇聯國防工業主要研究所之一的列寧格勒（現俄羅斯-圣彼得堡）中央材料研究所的分拆機構，研究和生產公司Mashproject LLC成立。

我們公司生產和供應用于金屬及合金產品無損檢測和技術診斷的便攜式高精度設備：

       ●  UCI 和 里氏硬度計；

       ●  各種探傷儀，包括渦流 (EC) 探傷儀；

       ●  裂紋深度測量儀；

       ●  磁性金屬分析儀/矯頑力計。

我們充分了解各種工作環境的特點。因此，我們開發的設備能夠在實驗室、污染的生產車間空氣、炎熱的夏季或北方的冬季等惡劣環境下舒適使用。

定制化是我們的首要任務之一。正因如此，Mashproject LLC 的產品在無損檢測設備市場備受客戶青睞。

我們的設備廣泛應用于各行各業的大型制造商，包括石油天然氣生產、能源行業、機械工程、航空工業、冶金工業等等。

我們專注于便攜式硬度計的設計和生產，能夠對各種鋼、鑄鐵、青銅、黃銅、銅、鋁等材質的產品進行簡單快捷的硬度測試，無論其尺寸、壁厚或表面特性如何。

---

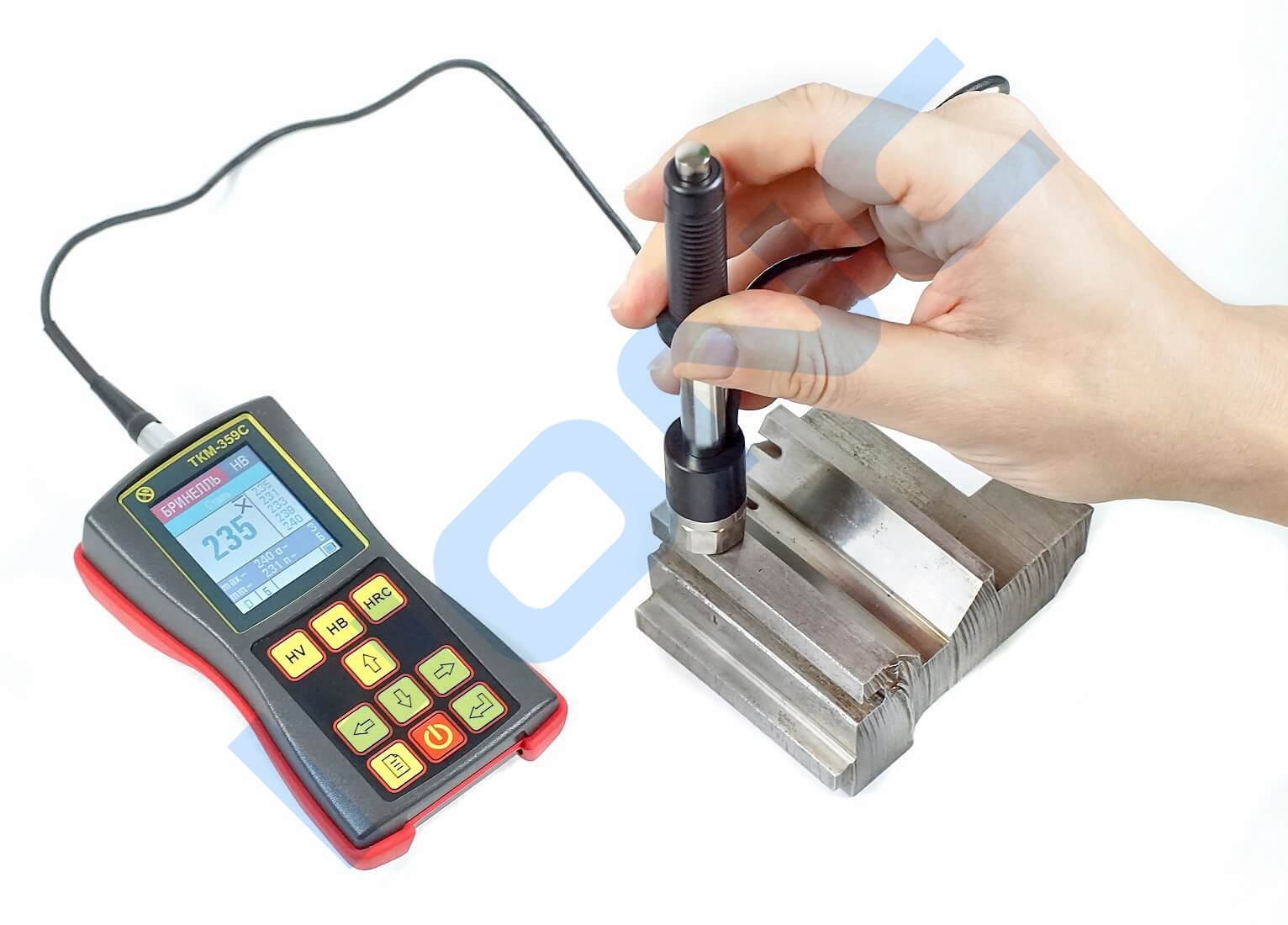

TKM-359C（基礎型）型 高精度便攜式里氏硬度計【俄羅斯Mashproject LLC】（Leeb Hardness tester TKM?359C【Russia Mashproject LLC】），是一種高精度設備，用于測量金屬和合金產品的硬度，包括熱處理、高頻淬火的質量控制以及實驗室、生產或現場條件下的機械強度評估。該硬度計適用于在實驗室、制造和現場條件下快速測量金屬物品。

該裝置適用于冶金、機械工程、航空、造船、原子工業、石油和天然氣工業的產品質量無損檢測。

該設備其工作原理為 里氏法，其中帶有硬質合金尖端的壓頭的回彈速度與下落速度的比值取決于被測材料的硬度。

基本套件包含使用硬度測試方法解決大多數無損檢測任務所需的一切。

---

TKM-359C里氏硬度計，已列入俄羅斯聯邦國家計量器具登記冊。

符合 TP TC 004/2011 和 TP TC 020/2011 的要求。



 應用范圍   Applications

---

●  所有基本類型的金屬和合金無需額外校準（結構鋼、工具鋼、耐腐蝕鋼、耐熱鋼、不銹鋼和合金；以及有色金屬、鑄鐵、鋁、青銅、黃銅合金）；

●  表面硬化和高頻電流硬化的物品；

●  復雜形狀的產品（齒輪、管道、軸）；

●  表面粗糙的重型和大型物體（天然氣管道、鐵軌、結構部件）。

1、模具型腔。

2、軸承及其它零件。

3、壓力容器、汽輪發電機組及其設備的失效分析。

4、重型工件。

5、已安裝的機械或永久性組裝部件。

6、試驗空間很狹小的工件。

7、要求對測試結果有正規的原始記錄。

8、金屬材料倉庫的材料區分。

9、大型工件大范圍內多處測量部位的快速檢驗。

10、被廣泛應用于熱工、壓力容器、航空、航天、電力、石油、化工、管道、軍工、核工業、船舶、汽車、冶金、鋼構、鐵路、高校等行業的制造、生產、質控環節上。

11、適用材料：鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、鍛鋼。

 工作原理   Working principle

---

用規定質量的沖擊體在彈力作用下,以一定速度沖擊試樣表面,用沖頭在距試樣表面1mm處的回彈速度與沖擊速度的比值計算硬度值。計算公式如下：HL=1000×VB/ VA；

式中： HL——里氏硬度值；

          VB——沖擊體回彈速度；

          VA——沖擊體沖擊速度；

 性能特點   Performance characteristics

---

測量性能優點：

●  可測量的金屬和合金材料范圍廣泛，具有不同的物理和機械性能。

●  采購生產中材料硬度識別的可能性。

●  控制產品表面硬度變化的性質。

●  測量難以到達的地方的硬度。

●  傳感器的空間位置不會影響測量結果。

●  配備具有不同尺寸、彈簧剛度、

●  壓頭硬度和定位附件的附加可更換傳感器。

●  對被測工件的表面曲率和粗糙度的敏感度較低。

●  穩定的測量結果與探頭按壓到表面的力度和時間無關。

●  在毛坯生產中進行材料識別的可能性。

---

產品設計優點：

●  防沖擊、防塵、防水的橡膠外殼。

●  直觀的測量顯示界面符合硬度計算標準，并按照“即插即用”原則。

●  明亮的彩色顯示屏，即使在零度以下的溫度也能正常工作，并且在任何光照下保持讀數清晰。

●  發出超過規定讀數閾值的信號。

●  獨特的統計數據處理和讀數平均系統。

●  使用 2 個標準硬度塊可以快速對硬度計進行校準。

●  靈活的設備內存組件，用于記錄測量結果和數據分析。

●  使用不超過 2 個控制樣本對硬度計刻度進行額外校準；

●  使用 2 至 10 個控制樣本進行未知硬度材料額外校準。

---

被測產品的要求：

●  重量超過 5 公斤且厚度超過 6毫米的被測物品：無需額外準備，可直接測量；

●  剛性建筑產品（例如管道），預期硬度為 90 至 250 HB，厚度超過 4 毫米：無需額外準備，可直接測量；；

●  其他產品：必須使用固定膏（“TsIATIM”或其他）將產品“搭接”到支撐板上；

●  確保最大測量精度的受控表面的粗糙度取決于傳感器的類型。

---

硬度計測量模式：

●  常用硬度標尺：

硬度基本單位：洛氏硬度HRC、布氏硬度HB、維氏硬度HV。適合大部分產品的常規硬度測試。

●  通過對基本硬度標尺進行額外校準：

根據 HRA、HRB、HSD 標度和抗拉強度（MPa，根據 GOST 22791-77 重新計算）。適合高合金鋼、特種鑄鐵和有色金屬的硬度測試。

●  通過附加硬度標準（由用戶定義或由制造商添加）：

由用戶根據未知硬度材料進行自定義校準測量。適合特殊材料或非常規材料的硬度計測試。

---

測量結果與統計處理智能系統：

●  測量統計處理的參數：

1.最大值、最小值、平均值、平均值的標準差。

2.與用戶設定值的平均偏差，結果大于/小于該值，最大偏差在值的較大/較小一側。

3.超出范圍上限/下限的結果數（用戶指定），與上限/下限的最大偏差。

4.自動拒絕錯誤測量的結果。

5.顯示所有測量結果。

●  設備內存中的處理結果：

1.計算平均值、標準差。

2.計算一組測量結果中的最大值和最小值。

3.相對于指定硬度值的計算。

4.與指定硬度值相關的結果樣本。

5.在硬度計顯示屏上繪制圖表：相對于平均值；用戶指定的值或范圍。

●  硬度分析軟件【選配】：

1.在電腦上安裝硬度數據分析軟件，進行數據分析和報告輸出。

---

 技術指標   Technical indicators

---

1、測量范圍：240 ~ 940HV, 90 ~ 450HB, 70.5 ~ 85.5HRA , 51 ~ 100HRB, 20 ~ 70HRC,  35 ~ 102HSD，350 ~ 1500MPa；

2、分辨率：1HV, 1HB, 0.1HRA, 1HRB,  0.1HRC, 1HSD, 1 MPa；

3、測量精度：

       ●  HB布氏硬度：（90 ~ 150）HB：±10HB；（150 ~ 300）HB：±15HB；（300 ~ 450）HB：±20HB；

       ●  HV維氏硬度：（240 ~ 500）HV：±15HV；（500 ~ 800）HV：±20HV；（800 ~ 940）HV：±25HV；

       ●  HRC洛氏硬度：±2HRC；

4、最小測量區域（被測產品表面上放置傳感器區域的直徑）：

       ●  對于里氏硬度傳感器：平面上：7毫米；

5、根據不同材料的預設附加尺度控制硬度范圍：

       ●  灰鑄鐵（含層狀石墨） ：90–335 HB；

       ●  球墨鑄鐵（含致密石墨）、球墨鑄鐵（含球狀石墨） ：130–390 HB；

       ●  合金鋼、工具鋼 ：80-900 HV，20-70 HRC；

       ●  鋁合金 ：30–160 HB；

       ●  黃銅（銅鋅合金） ：40–175 HB、14–95 HRB；

       ●  青銅（銅錫、銅鋁）：60–290 HB；

6、硬度計標尺的可附加自定義校準次數：每個尺度 5 個；

7、附加自定義測量模式：3個；

8、一次硬度測量的時間：2秒；

9、計算平均值的測量次數：1~50次；

10、與計算機通信數據輸出接口：USB接口；

11、數據儲存：機身內置100個儲存組；可儲存10000個數據（讀數/測量結果）；

12、計算平均值時剔除明顯錯誤測量結果的算法數量：3；

13、數據輸出：在PC端通過數據線可讀取到機身內置儲存的數據；【選配】

14、報告生成：PC端讀取儲存數據后，可直接生成excel和PDF版標準實驗報告（含測量數據、折線圖、柱狀圖、最大值、最小值、平均值、上下限值等）；【選配】

15、硬度校準：可通過選配的高、低值硬度塊來校準儀器精度；

16、測量模式： HV、HB、HRA、HRB、HRC、HSD、MPa 和3種用戶自定義測量模式；

17、使用環境：-15°C ~ +35°C；

18、電源：內置可充電鋰聚合物電池；3.7V 1100mAh；

19、主機尺寸：121x69x41mm；

20、主機重量：300g；

21、標準傳感器的重量：300g；

22、硬度計建議校準時間間隔：1年；

---

硬度計探頭的技術參數：

 標準配置   Standard configuration

---

o 硬度計主機

o 里氏硬度探頭、D型【原裝進口】【出廠標配；具體配置以出廠為準?！?/span>

o 通訊數據線纜

o USB充電線纜

o 電源適配器

o 探頭保護套

o 隨機文件

o 專用包裝箱

※  不同型號的機型配置不同；請以實際訂貨范圍為準。

 選配附件   Optional accessories

---

■  D型探頭;

■  G型探頭;

■  E型探頭;

■  耦合劑、ISH-COUPLANT

■  專用定制穩定型測量支架

■  標準硬度塊、非標定制

---

典型測量案例：

---

---
