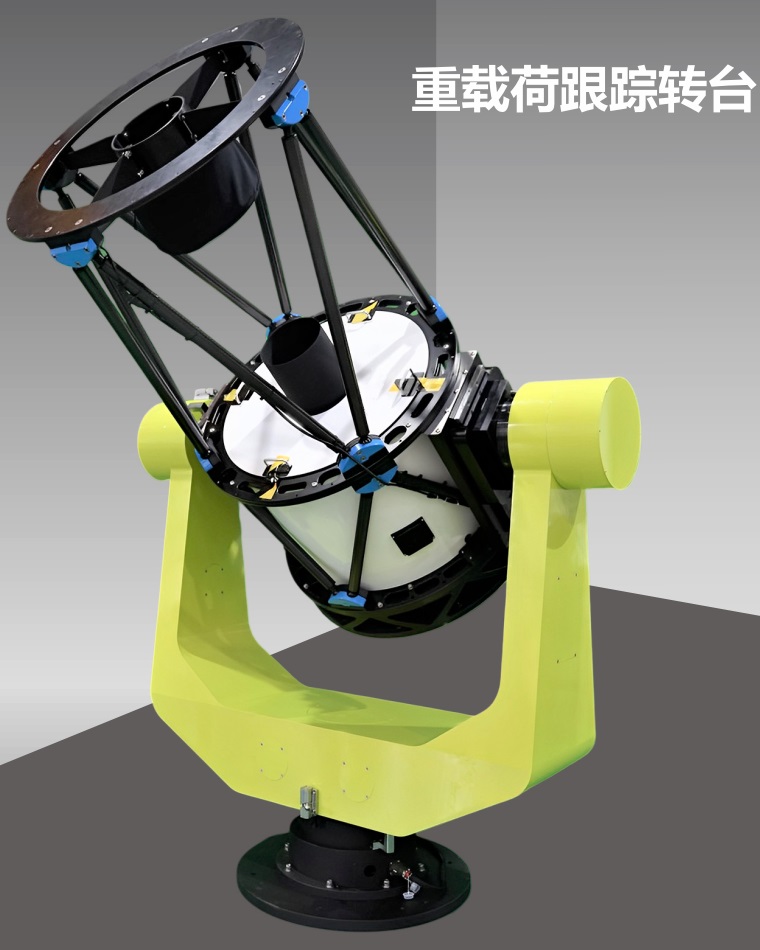

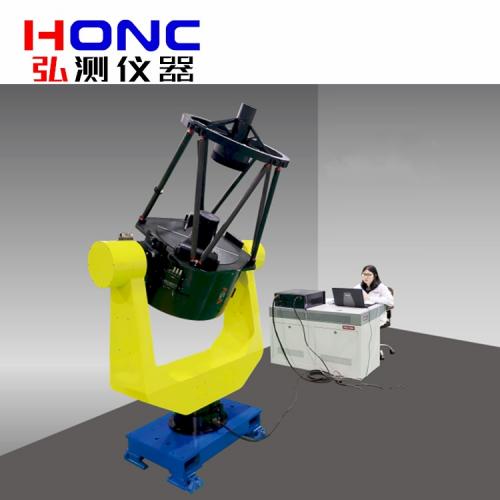

2STGZ-800型 U型重載荷二維跟蹤轉臺【衛星跟蹤轉臺系統】
2STGZ-800型 U型重載荷二維跟蹤轉臺【衛星跟蹤轉臺系統】
產品簡介 Product introduction

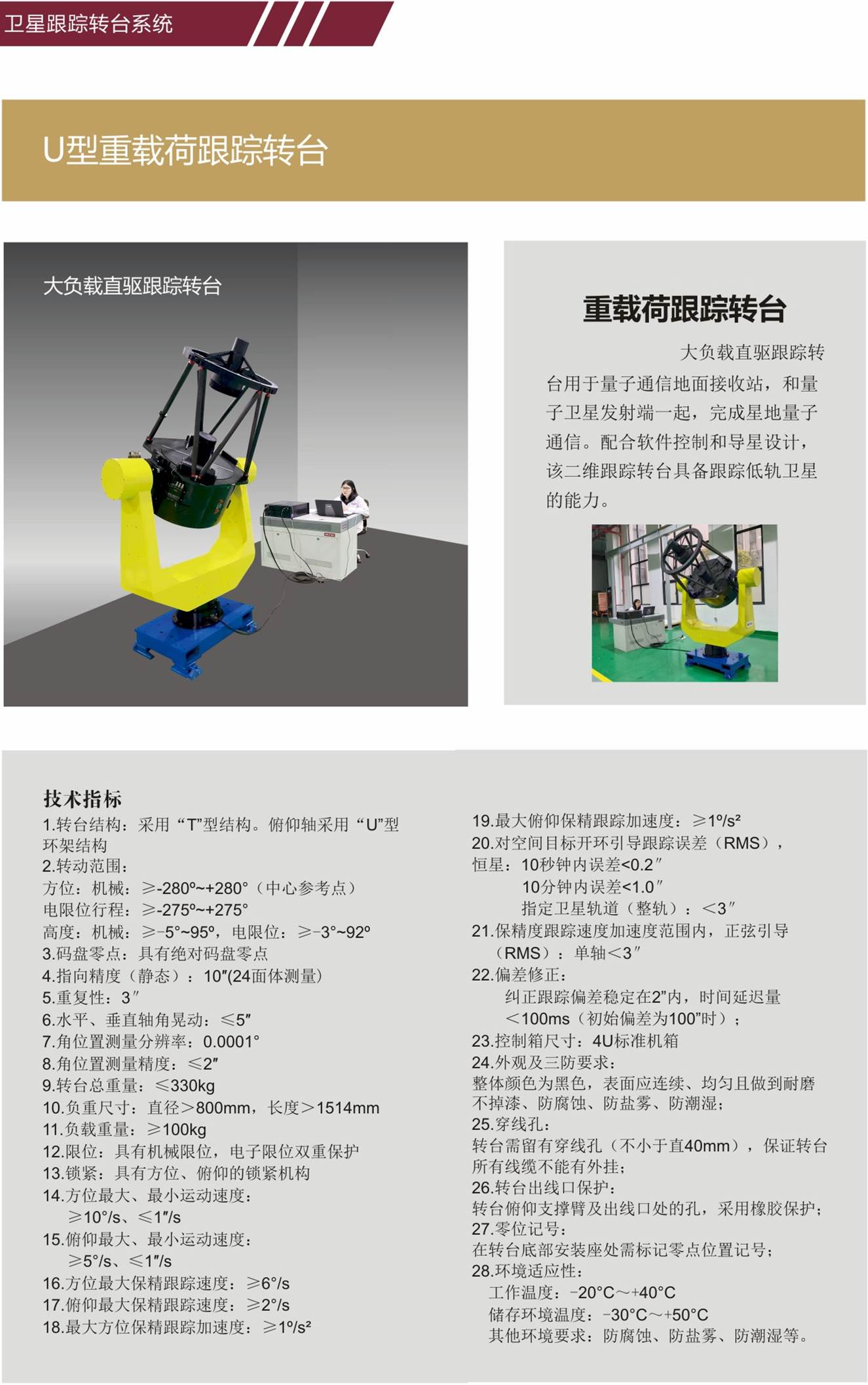

技術指標 Technical indicators
1.轉臺結構:采用“T”型結構。俯仰軸采用“U”型環架結構;
2.轉動范圍:
● 方位:機械:≥-280o~+280°(距中心參考點);
● 電限位行程:≥-275o~+275°;
● 高度:機械:≥-5°~95o,電限位:≥-3°~92o;
3.碼盤零點:具有絕對碼盤零點;
4.指向精度(靜態):10″(24面體測量);
5.重復性:3″;
6.水平、垂直軸角晃動:≤5″;
7.角位置測量分辨率:0.0001°;
8.角位置測量精度:≤2″;
9.轉臺總重量:≤330kg;
10.負重尺寸:直徑>800mm,長度>1514m(單個);
11.負載重量:≥100kg;
12.限位:具有機械限位,電子限位雙重保護;
13.鎖緊:具有方位、俯仰的鎖緊機構;
14.方位最大、最小運動速度:≥10°/s、≤1″/s;
15.俯仰最大、最小運動速度:≥5°/s、≤1″/s;
16.方位最大保精跟蹤速度:≥6°/s;
17.俯仰最大保精跟蹤速度:≥2°/s;
18.最大方位保精跟蹤加速度:≥1o/s2;
19.最大俯仰保精跟蹤加速度:≥1o/s2;
20.對空間目標開環引導跟蹤誤差(RMS):恒星:10秒鐘內誤差<0.2″,10分鐘內誤差<1.0″;指定衛星軌道(整軌):<3″;
21.保精度跟蹤速度加速度范圍內,正弦引導(RMS):?jiǎn)屋S<3″;
22.偏差修正:糾正跟蹤偏差穩定在2”內,時間延遲量<100ms(初始偏差為100”時);
23.控制箱尺寸:4U標準機箱;
24.外觀及三防要求:整體顏色為黑色,表面應連續、均勻且做到耐磨不掉漆、防腐蝕、防鹽霧、防潮濕;
25.穿線孔:轉臺需留有穿線孔(不小于直徑40mm),保證轉臺所有線纜不能有外掛;
26.轉臺出線口保護:轉臺俯仰支撐臂及出線口處的孔,采用橡膠保護;
27.零位記號:在轉臺底部安裝座處需標記零點位置記號;
28.環境適應性:
● 工作溫度:-20°C~+40°C;
● 儲存環境溫度:-30°C~+50°C;
● 其他環境要求:防腐蝕、防鹽霧、防潮濕等;
