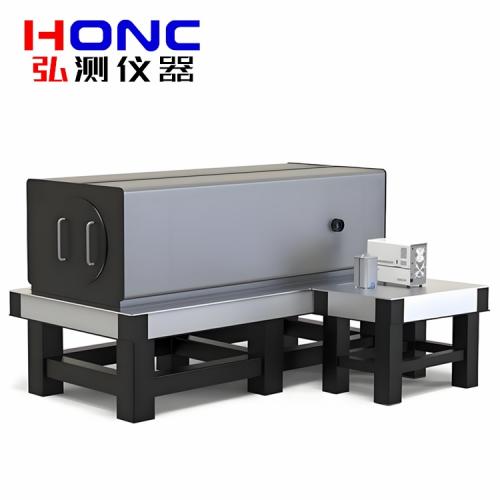

HLZ600-10000F型 離軸三反射式平行光管
（口徑：φ600mm、焦距：10000mm）

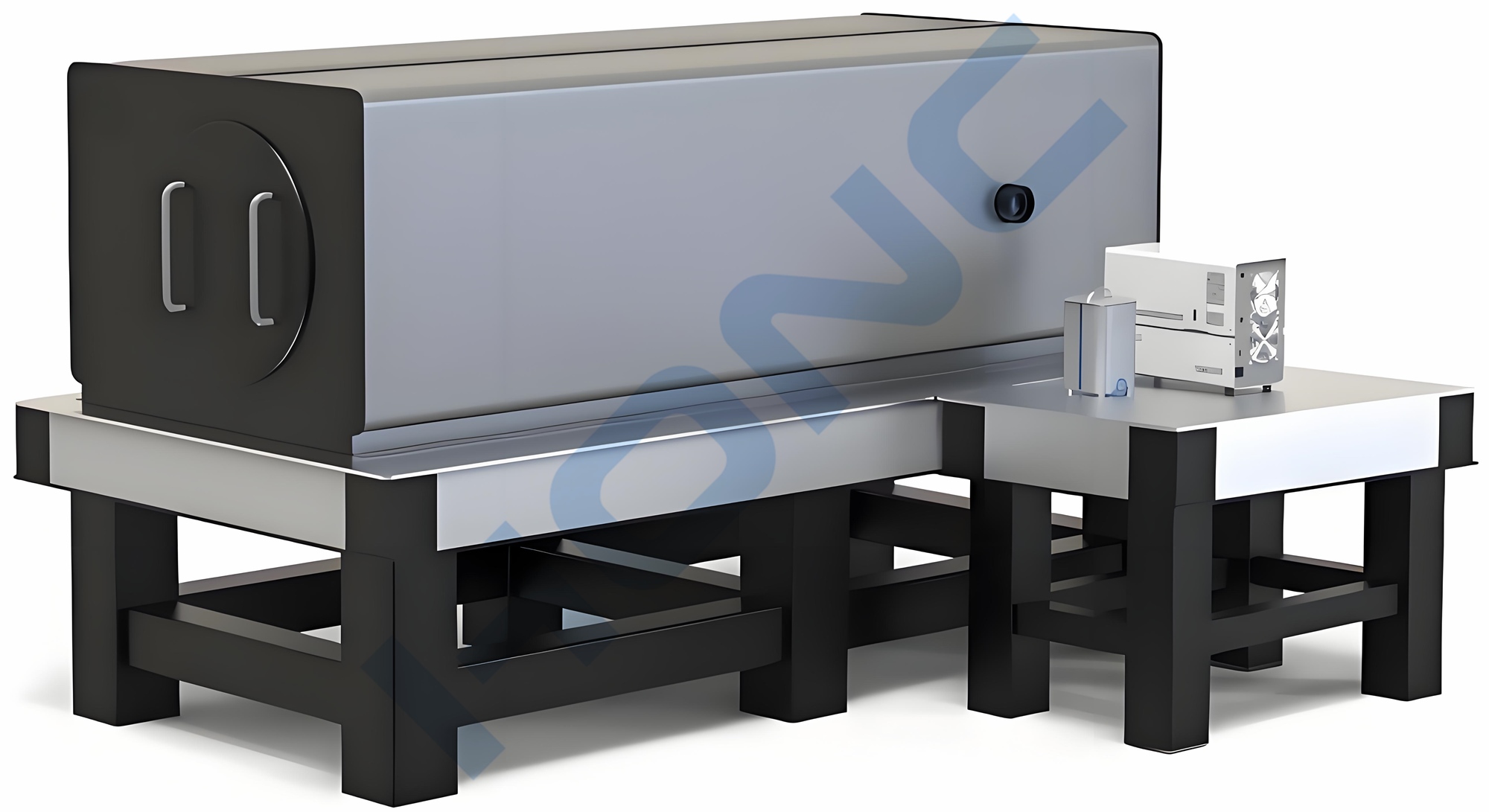

新款外觀，僅供參考，請以實物為準
產品簡介 Product introduction
HLZ600-10000F型 離軸三反射式平行光管（Φ600mm），是系統經過嚴格調校的高精度平行光管。主要用于光學儀器成像檢測、多光軸多波段光學系統調校的光學儀器。該儀器具有測量孔徑大、光譜范圍寬等優點；可用于光學儀器成像檢測、多光軸多波段光學系統調校；本系列平行光管主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校；平行光管配以不同的目標分劃板，可廣泛用于光學儀器幾何參數（焦距、相對孔徑等）、成像質量（星點檢驗、目視分辨率檢驗）等參數測量；配以黑體面源可實現紅外成像質量檢測及光軸調校；配以激光光源可以擴束大口徑平行光。配備其它附件也可進行光學系統的其它參數測量。
離軸平行光管是一種用于物理學、自然科學相關工程與技術領域的物理性能測試儀器，主要是用來產生平行光束的光學儀器；是裝校調整光學儀器的重要工具，還可以用于測定透鏡組的焦距，鑒別率，及光學系統成像質量等。
其主要功能如下：
1、用于可見光、紅外及激光等多波段系統的光軸調校；
2、配以不同的分劃板并結合其他附件，可用于光學系統基本參數的檢測；
3、配以面源黑體可實現紅外波段成像質量檢測及光軸調校；
4、配以激光光源可以組成激光平行光管，實現激光擴束功能；
5、可以提供一束超低發散角的平行光；
6、模擬無窮遠目標；

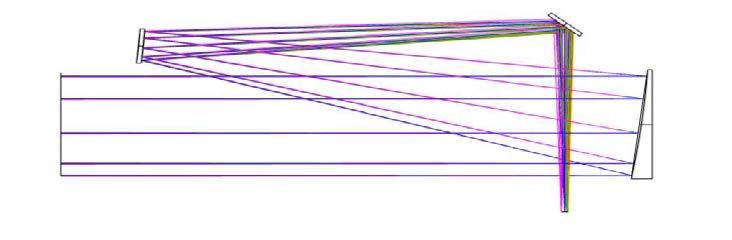

產品光路圖
反射率曲線圖
技術指標 Technical indicators
1、光學系統：離軸反射式；
2、焦 距：10000mm；
3、有效孔徑：Φ600mm；
4、系統波像差：RMS優于1/15λ@632.8nm；
5、平行性：優于5"；
6、反 射 率：≥85%；
7、主鏡材質：石英玻璃【可選配K9光學玻璃/微晶玻璃】；
8、膜 層：鋁+硅保護【可選配金/銀/介質+硅保護】；
9、視 場：≥0.0802°；
10、重量：750KG；
標準配置 Standard configuration
名稱
數量
單位
詳細信息
離軸反射式平行光管
1
套
HLZ600-10000F型；含支架
帶框衰減片
1
件
中性衰減片（430-730nm）
帶框濾光片
2
件
橙色（中心波長600nm）
綠色（中心波長532nm）
光源組件
1
套
12V30W鹵素光源；
光譜范圍350nm-2200nm；
亮度范圍1cd/m2-110cd/m2；
亮度手動連續無級調節；
帶框分劃板
（適用于可見光波段）
12
件
帶框十字分劃板1件；
分辨率板（1#-5#）各1件；
玻羅板1件；
星點板（0.1/0.2/0.01/0.02/0.05）各1件；
電動旋轉式靶板
1
套
可選配置（定制）
金屬針孔板
1
件
可選配置（定制）
金屬十字分劃板
1
件
可選配置（定制）
金屬四桿靶
1
件
可選配置（定制）
黑體
1
件
可選配置（定制）
光學平臺
1
臺
選 配

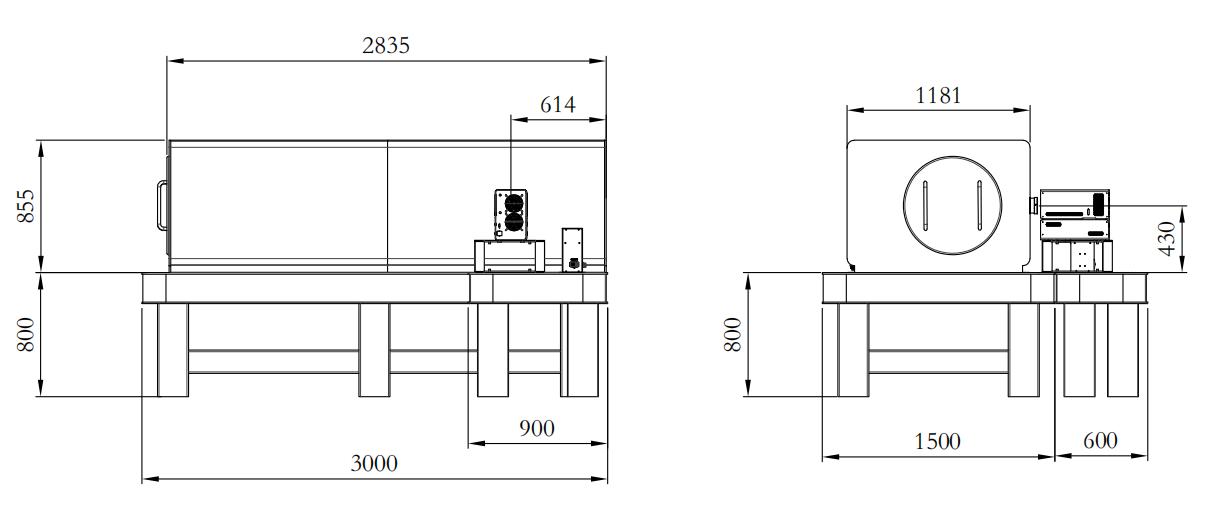

產品外形尺寸圖
選配附件 Optional accessories
