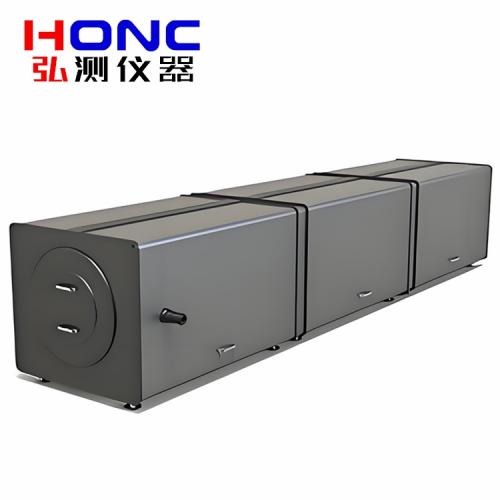

HLZ600-5000F型 離軸反射式平行光管
prev zoom next
HLZ600-5000F型 離軸反射式平行光管
焦距5000mm,口徑600mm
  • 商品貨號:HCECS001374
  • 商品點擊數:425
  • 用戶評價: comment rank 5
  • 咨詢熱線:021-20969529


商品描述:

商品屬性

HLZ600-5000F型 離軸反射式平行光管

(口徑:φ600mm、焦距:5000mm)




 產品簡介   Product introduction


HLZ600-5000F型 離軸反射式平行光管(Φ600),是系統經過嚴格調校的高精度平行光管。主要用于光學儀器成像檢測、多光軸多波段光學系統調校的光學儀器。該儀器具有測量孔徑大、光譜范圍寬等優點;可用于光學儀器成像檢測、多光軸多波段光學系統調校;本系列平行光管主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校;平行光管配以不同的目標分劃板,可廣泛用于光學儀器幾何參數(焦距、相對孔徑等)、成像質量(星點檢驗、目視分辨率檢驗)等參數測量;配以黑體面源可實現紅外成像質量檢測及光軸調校;配以激光光源可以擴束大口徑平行光。配備其它附件也可進行光學系統的其它參數測量。

離軸平行光管是一種用于物理學、自然科學相關工程與技術領域的物理性能測試儀器,主要是用來產生平行光束的光學儀器;是裝校調整光學儀器的重要工具,還可以用于測定透鏡組的焦距,鑒別率,及光學系統成像質量等。


其主要功能如下:

1、用于可見光、紅外及激光等多波段系統的光軸調校;

2、配以不同的分劃板并結合其他附件,可用于光學系統基本參數的檢測;

3、配以面源黑體可實現紅外波段成像質量檢測及光軸調校;

4、配以激光光源可以組成激光平行光管,實現激光擴束功能;

5、可以提供一束超低發散角的平行光;

6、模擬無窮遠目標;

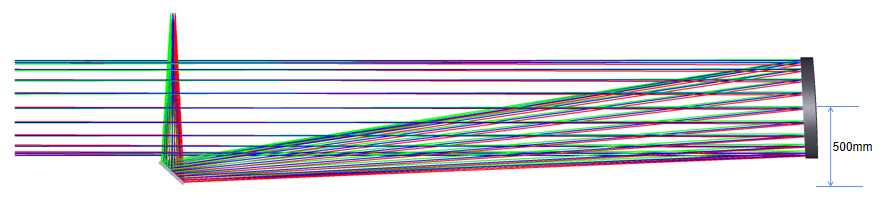

產品光路圖



反射率曲線圖


 技術指標   Technical indicators


1、焦    距:5000mm;

2、有效孔徑:Φ600mm;

3、面形精度:RMS優于1/20λ@632.8;

4、平行性:優于5";

5、反 射  率:≥85%;

6、主鏡材質:石英玻璃【可選配K9光學玻璃/微晶玻璃】;

7、膜    層:鋁+硅保護【可選配金/銀/介質+硅保護】;

8、視       場:≥0.32°;




 標準配置   Standard configuration



名稱

數量

單位

詳細信息

離軸反射式平行光管

1

HLZ600-5000F型;含支架

帶框毛玻璃

1


濾光片

3

綠色、橙色、中性

光源組件

1

12V20W鹵素光源

帶框分劃板

(適用于可見光波段)

12

帶框十字分劃板1件;

分辨率板(1#-5#)各1件;

玻羅板1件;

星點板(0.1/0.2/0.01/0.02/0.05)各1件;

電動旋轉式靶板

1

可選配置(定制)

金屬針孔板

1

可選配置(定制)

金屬十字分劃板

1

可選配置(定制)

金屬四桿靶

1

可選配置(定制)

黑體

1

可選配置(定制)

光學平臺

1

選     配

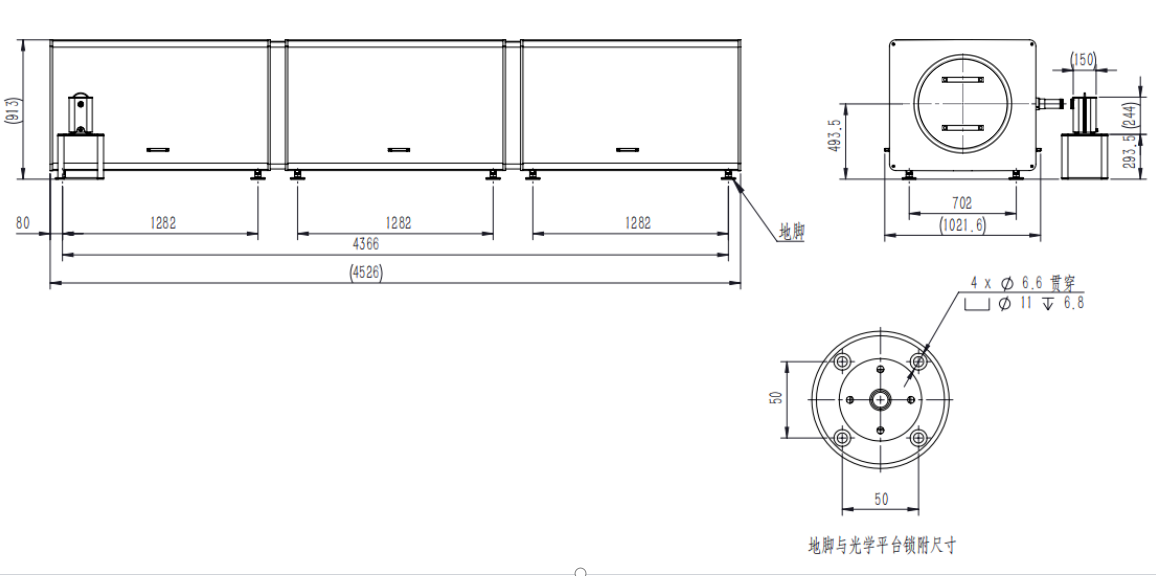

產品外形尺寸圖
