HLZ100-1000F型 離軸反射式平行光管
prev zoom next
HLZ100-1000F型 離軸反射式平行光管
焦距1000mm,口徑100mm
  • 商品貨號:HCECS001171
  • 商品點擊數:1123
  • 用戶評價: comment rank 5
  • 咨詢熱線:021-20969529


商品描述:

商品屬性

HLZ100-1000F型 離軸反射式平行光管

(口徑:φ100mm、焦距:1000mm)

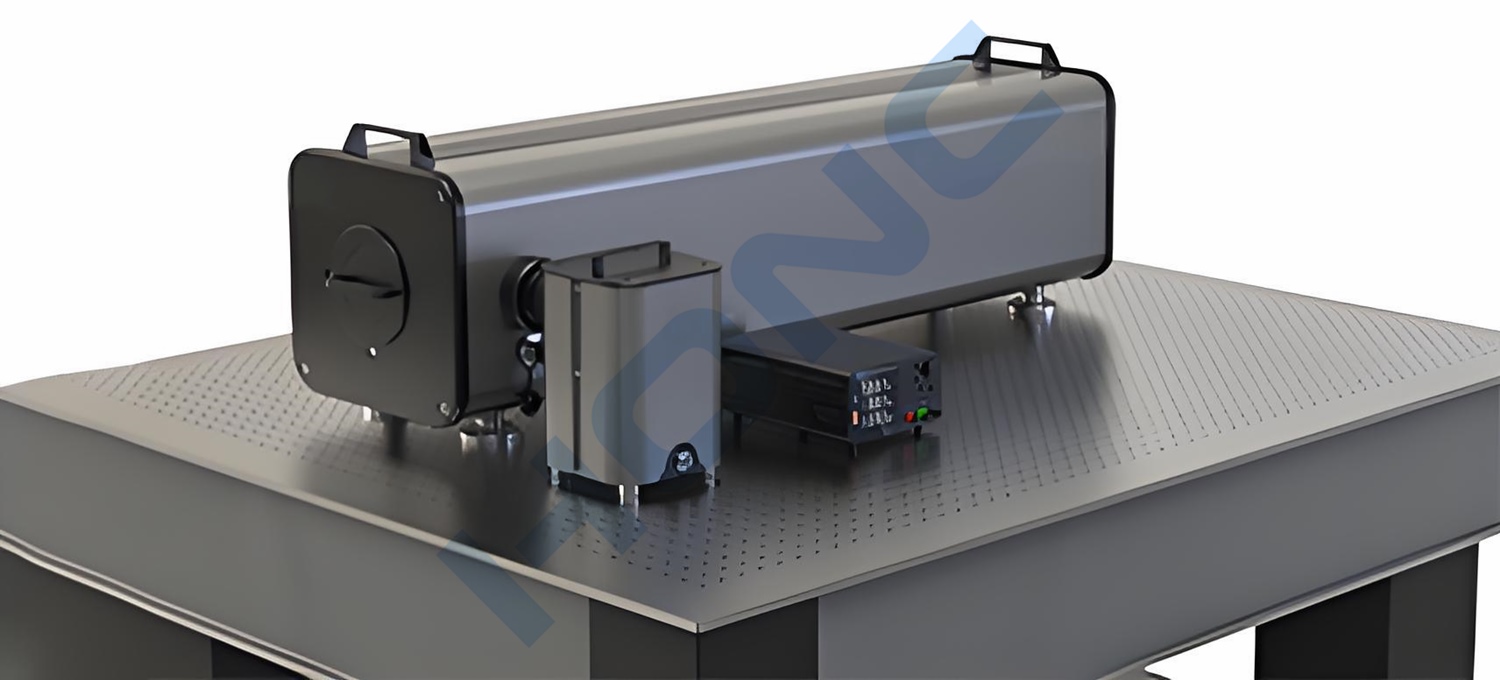

新款外觀



舊款外觀


 產品簡介   Product introduction


HLZ100-1000F型 離軸反射式平行光管(Φ100mm),是系統經過嚴格調校的高精度平行光管。主要用于光學儀器成像檢測、多光軸多波段光學系統調校的光學儀器。該儀器具有測量孔徑大、光譜范圍寬等優點;可用于光學儀器成像檢測、多光軸多波段光學系統調校;本系列平行光管主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校;平行光管配以不同的目標分劃板,可廣泛用于光學儀器幾何參數(焦距、相對孔徑等)、成像質量(星點檢驗、目視分辨率檢驗)等參數測量;配以黑體面源可實現紅外成像質量檢測及光軸調校;配以激光光源可以擴束大口徑平行光。配備其它附件也可進行光學系統的其它參數測量。

離軸平行光管是一種用于物理學、自然科學相關工程與技術領域的物理性能測試儀器,主要是用來產生平行光束的光學儀器;是裝校調整光學儀器的重要工具,還可以用于測定透鏡組的焦距,鑒別率,及光學系統成像質量等。



款產品光路圖



舊款產品光路圖



反射率曲線圖

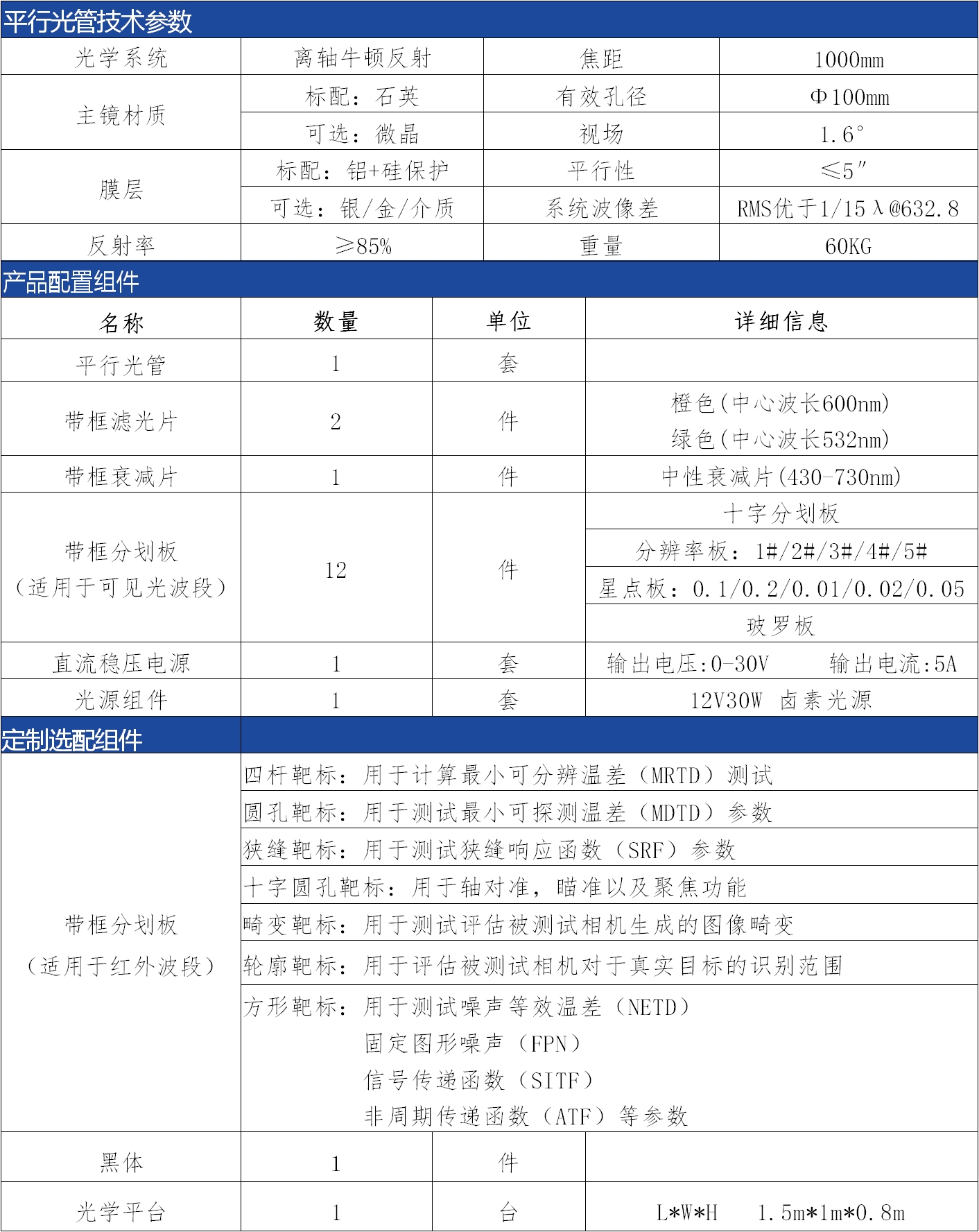

 技術指標   Technical indicators


1、焦距:1000mm;

2、有效孔徑:Φ100mm;

3、系統波像差:RMS優于1/15λ@632.8;

4、平行性:優于5″;

5、反射率:≥85%;

6、主鏡材質:石英玻璃【可選配K9光學玻璃/微晶玻璃】;

7、膜層:鋁+硅保護【可選配金/銀/介質+硅保護】;

8、視場:1.6°;




 標準配置   Standard configuration



名稱

數量

單位

詳細信息

離軸反射式平行光管

1

HLZ100-1000F型

帶框毛玻璃

1


帶框濾光片

3

綠色、橙色、中性各1件

光源組件

1

KGY-225型;12V20W鹵素光源

帶框分劃板

(適用于可見光波段)

12

帶框十字分劃板1件;

分辨率板(1#-5#)各1件;

玻羅板1件;

星點板(0.1/0.2/0.01/0.02/0.05)各1件;

電動旋轉式靶板

1

可選配置(定制)

金屬針孔板

1

可選配置(定制)

金屬十字分劃板

1

可選配置(定制)

金屬四桿靶

1

可選配置(定制)

黑體

1

可選配置(定制)

光學平臺

1

選     配

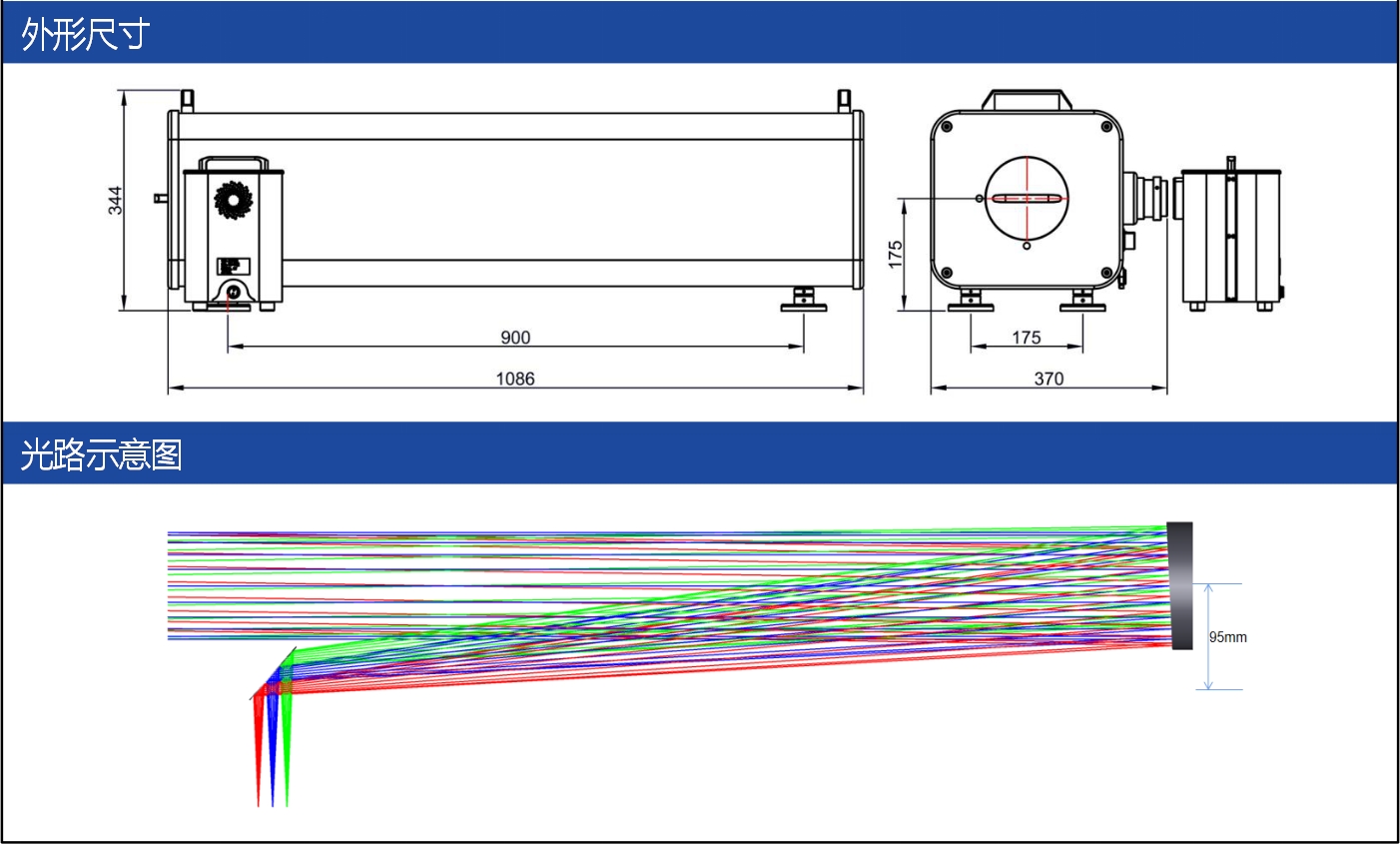

款產品外形尺寸圖





舊款產品外形尺寸圖
