【說明書下載】HC1401/14040型 雙向精密自準直儀(6m) 使用說明書【上海弘測】

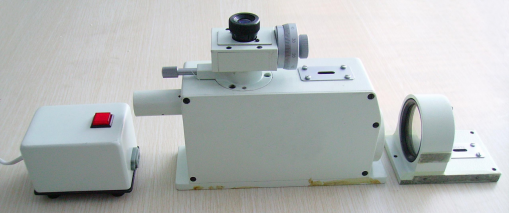

HC14040型 平面度準直儀



使 說 書



















上海弘測儀器科技有限公司

Shanghai HONC Instrument Technology Co., Ltd











1.概述 2

11儀器的用途 2

12儀器特點 2

13工作條件 2

2.技術特性 2

21技術規格 2

22儀器 2

3.工作原與結構特征 3

31儀器的工作原理 3

32儀器的結構特征 7

33附件的組成 8

34各單元結構之間的機電聯系 8

35輔助裝置的結構及其工作原理 9

4.使用、操 9

41使用前的準備和檢查 9

42找像與讀數 9

43水平面的直線度測量 10

44垂直于水平面的側面的直線度測量 13

45垂直面的直線度垂直度測量 13

46直線移動導軌運動誤差的測量 15

47平面度的測量 16

48圓分度誤差的測量 17

49小角度誤差測 20

5.故障分析與排除 21

51光學零件發霉 21

52光學零件生霧 21

53附著物 21

54分劃板刻線脫色 21

6.保養、維護 22

61日常維護、保養 22

62運行時的維護、保養 22

63正常檢修周期 22

7.開箱及檢查 22

71開箱注意事項 22

72開箱檢查內容 22

8.運輸、貯存 22

81吊裝運輸注意事項 22

82貯存條件,貯存期限及注意事項 23

9.驗收項目、方法及數據 23

10.制造廠保證、售后服務 23

101制造廠保證 23

102售后務 23





1.概述

11儀器的用途

平面度準直儀是利用自準直法,對小角度范圍內的微小角度變化進行測量的精密儀器。

儀器主體和平面反射鏡聯合使用,可測量工件的直線度,平板的平面度;與光學直角器,帶磁反射鏡聯合使用,可測量垂直導軌的直線度和垂直度;與多面體聯合使用,可測量度盤的圓分度誤差。

本儀器特別適合生產現場。

12儀器特點

平面度準直儀具有機構簡捷,體積小,精度高,使用方便,配以一定的附件后,能擴大使用范圍的特點。

13工作條件

工作室應保持清潔,無塵,無振動,電源為220V 50Hz交流電,室溫20°±3,其溫度變化每小時不超過1



2.技術特性

21技術規格

工作距離---------------------------------------------------0-6

物鏡焦距--------------------------------------------------400毫米

物鏡口徑----------------------------------------------------42毫米

目鏡放大倍率----------------------------------------------17.5

測微鼓輪分度值(每格相當于)

      線度值------------------------------------------------L/200微米

      角度值----------------------------------------------1.03≈1

此處L為反射鏡基座有效長度(毫米)

目鏡分劃板分度值(每格相當于)

      線度值-----------------------------------------------100×L/200微米

      角度值----------------------------------------------------100×1.03

示值范圍----------------------------------------------------------------1600

示值精度

       當測微鼓輪不超一圈時±0.5+0.01n)格

       當測微鼓輪超過一圈時±1.5+0.0015n)格

n為測微鼓輪的測量格數。例如:測微鼓輪轉過一周,n =100格;轉過兩周,n =200格。

光學直角器精度--------------------------------------------------------------------------2

儀器主體外形尺寸(長××高)----------------------------254mm×57mm×157mm


完整內容請下載、、、
